金智提供SMI局域网系列塑料光纤产品,塑料光纤用于工业控制已有40余年,因其具有的杰出的电气“噪声”免疫性..

H-PCS光纤应用解决方案

发布时间:2022.05.21

浏览次数:

作者:金智光电

返回列表

                                                                                               H-PCS光纤应用解决方案


H-PCS也称H-PCF/HCS/PCS


适合办公室和工业区域,用于安全数据传输的超高速光纤电缆,可提供POF(聚合物光纤),PCF(塑料包覆光纤) 或者GOF(玻璃光纤) ,包括单模、多模和复合型,也可提供高柔性的拖链应用设计,以光速下的无干扰数据传输







二.H-PCF/HPCS/HCS/PCS光纤光缆的特点


1.降低系统成本


传输/接收光信号的光模块成本在光数据传输系统的总成本中占主导地位。 通过降低光模块的成本,也可以降低光数据传输系统的总成本


2.压接和切开连接器适用


对于传统的胶水和抛光型光连接器,耗时的胶合过程和需要技能的抛光过程使得它们难以在现场端接,从而提高了成本


3.即使对于短/中距离的电缆,衰减也更低


在 H-PCF 的情况下:石英玻璃芯-更低的衰减和远距离传输(约 1 公里)可能-提供高度可靠的系统确保提高系统裕度

在 POF 的情况下:更高的衰减和远距离传输不可能的(约几十米)


三.H-PCF/HPCS/HCS/PCS光纤光缆应用



1.监控摄像系统


H-PCF在视频传输系统中的数据传输中发挥着重要作用





2.FA(工厂自动化)-LAN


工厂或工厂中有很多线路控制器和 I/O 单元。

应该使用光纤数据链路来监视或控制大规模生产系统。

H-PCF 和压接和劈开连接器具有减少安装和端接光纤的时间和成本的优势





3.照明控制/管理系统


在监控路灯开关的系统中,积极使用 H-PCF 电缆





4.有轨电车控制


H-PCF 和 SUMILINK DF- 系列在 GTO 或 IGBT 等大功率

开关器件与其栅极控制逻辑电路之间提供了良好的隔离特性

有轨电车的变频电机使用这种装置






5.防火系统


对于建筑物和其他设施的防火系统网络,耐热H-PCF光缆被广泛使用




6.火车站的展示板


火车站月台上指示目的地和出发时间的显示板是人们非常重要的信息来源,

 H-PCF在实现高可靠性、减少布线和远距离数据传输方面发挥着重要作用




7.电费征收


高速公路和停车场的电动收费已在世界范围内推广。

H-PCF在系统中起着重要的作用,将数据从网络终端

传输到位于车辆通过的通信门上的天线,

以避免由于雷击或其他电磁影响引起的错误




8.火力发电站的火焰监测系统


在某火力发电站锅炉运行监控系统中,

采用H-PCF电缆采集焚烧发出的光,

该电缆适合现场轻松端接,擅长采集大量光学数据





9.RS-232C/422/485信号传输


当与将 RS-232C/422/485 电信号转换为光信号的设备结合使用时,

H-PCF 电缆可实现高可靠性和远距离传输




四.深圳金智光电技术有限公司为H-PCF应用解决方案提供所有光纤光缆,连接器,跳线

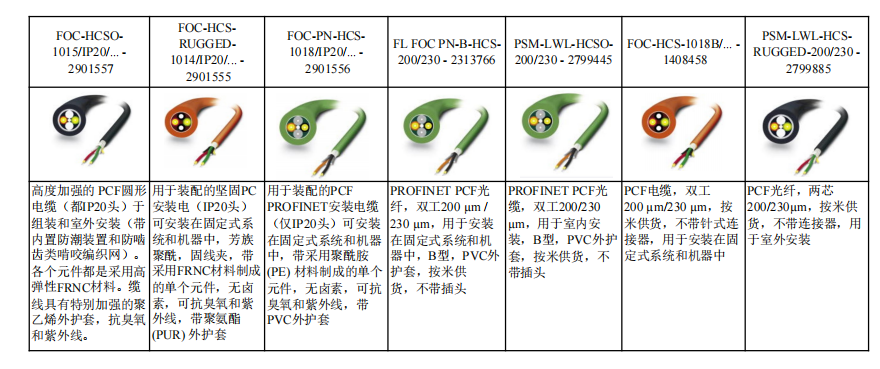

  1. 金智提供H-PCF/HPCS/HCS/PCS光纤光缆


1)PCF DUPLEX FRNC-PUR indoor/outdoor


产品描述:

阻燃无卤外护套可分型双芯聚合物包层玻璃光纤光缆

和应力消除


应用:

- 室内/室外;用于恶劣工业环境中的固定安装

- 直接连接器组装




3).Optical Fibers and Cables


光缆系列利用了高强度特性,氟丙烯酸酯涂层技术,同时通过提高带宽渐变折射率光纤设计. 最类似于 OM-1 级光缆具有 62.5/200/230 GiHCS 光纤电缆的 GiHCS 电缆支持快速和千兆以太网,提供 LSZH 和 OFNR Riser 防火安全等级,包括室内和室内/室外电缆设计 这些工业化电缆是压接的& cleave 兼容,可在恶劣环境中快速、轻松地进行现场连接.


4).H-PCF(硬塑料包层光纤)




5).FO尾缆



6).POF/PCF FOC 终端套件


概述:

紧凑、坚固耐用的 POF 和 PCF 光纤电缆

专用型,用于 POF 和 PCF 光纤电缆上的 SC RJ 插头的简便装配

使用随附的显微镜检查装配质量。



7).塑料包层光纤系列(HPCF)

                                                                                                 简图



8).电力阀用触发光纤                                         简图&应用



2.金智提供H-PCF/HPCS/HCS/PCS光纤连接器





3.金智提供H-PCF/HPCS/HCS/PCS光纤跳线




欢迎浏览本公司有关行业应用的解决方案,如需进一步的了解技术知识和产品资料、联系方式如下:

免费热线:400-160-8187 邮箱:sales@kinz-pof.com  网址:www.kinz-pof.com
