                                                                弧光保护解决方案


1、什么是电弧闪光?

人员安全对于公用事业和工业而言至关重要,

包括石油,天然气,水,废水以及金属和矿业。


电弧闪光是一种危险情况并带有能量释放。



弧闪事件产生的能量会使人受到伤害。



二、弧光是怎样产生的?

当电路内通电组件之间的绝缘或空气隔离受到损害时,就会发生电弧闪光。可能导致弧闪事件,受众多因素的影响,例如两相短路,这会造成相间故障。引起相间故障的常见示例包括掉落的工具,维护人员的意外接触,导体上腐蚀或导电粉尘的积聚以及与通电接触的有害生物的存在,例如老鼠,或蛇。


三.弧光闪烁的危险

弧光事件可能导致危险并可能致命高温、紫外线辐射、爆炸压力、飞行弹片和  震耳欲聋的声波。





四.怎么解决这类问题

以光速进行弧光保护:




保护人员和设备

•技术和过流检测

•以降低受伤的可能性

• 将弧光入射能量水平降低多达 88%

•以提高安全性并最大限度地减少设备损坏

• 通过使用光感应组合安全地检测电弧闪光

• 为所有人安装到新系统或改装到现有设备中

• 检测弧光事件并在短短 2 毫秒内发送跳闸信号


五.弧闪保护的好处

1.高速跳闸:

继电器通过减少总的故障排除时间来减少飞弧危险。


2.减少事故能源:

电弧闪光事件的消失越快,入射能量越小。继电器可检测到电弧闪光危险,

并在2 ms之内将跳闸信号发送到断路器。


3.提高安全性:

弧闪检测减少了故障清除时间,减少了弧闪危害, 提高了安全性,

为了验证电弧闪光保护性能,在大电流实验室进行了一系列测试。

在这些测试中,


电弧闪光

使用技术,入射能量水平降低了88%。



4.减少对开关设备的损坏:

借助弧闪危险防护,可在弧闪事件期间将设备损坏降至最低,

从而使受影响的设备以更低的成本更快地恢复维修。

另外,电源系统的可用性得到了最大化。


5.维持选择性协调:

闪弧事件触发立即响应,同时与下游故障的外部保护保持协调



6.留在危险区外:

通过以太网或串行通信从继电器远程获取计量,事件和维护信息,从而保持安全距离。

可选的延迟断路器通过按钮跳闸或合闸,使人员可以移动到安   全距离。



上面是发生5 kV闪弧事件后的开关柜接触器,在此期间应用了传统的过电流保  护。

损坏需要更换接触器,保险丝夹,铜总线,电缆,控制线,断开装置和硬件。

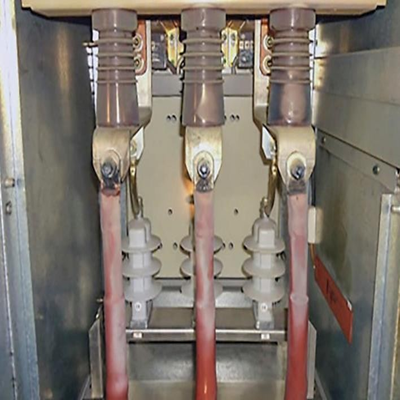

此处显示(在进行任何清理之前)是在6.6 kV弧闪事件中通过SEL光感测和

过流保护保护的开关设备内部。损坏仅限于电缆终端螺栓上的电弧。


六.弧光保护解决方案

裸光纤传感器在整个光纤环路的整个长度上检测来自电弧闪光的光。这种类型的传感器用于大面积区域,

例如母线易于安装的点传感器可检测来自弧光的光线。这种类型的传感器用于密闭断路器室等区域。



七.深圳金智光电技术有限公司为弧光保护方案提供感应系列产品

  1. 金智提供:光检测点传感器

  2. 型号:KINZ-CG01和KINZ-CG02

  3. 用于点传感器的塑料光纤连接器



  4. 应用

  5. 弧闪事件检测

  6.      光检测


描述:


KINZ-CG01是一款光学点传感器具有自我监督功能。


与点传感器相遇的光被捕获并馈入塑料光纤 (POF)。自监督功能是通过两根光  纤之间的内置耦合实现的。


KINZ-CG02 是一种微型连接器


用于将双工 POF 电缆连接到点传感器。基于 POF 的特殊传感器设计允许系统  工程师避免电弧闪光区域和检测电子设备之间的任何电流接触。

KINZ-CG01 和KINZ-CG02  都是全面的弧光检测产品组合的一部分。 在结合  传感器收发器 ,它们旨在用于检测电网中的电弧闪光事件.


简图:

机械尺寸

                     KINZ-CG01                                                                   KINZ-CG02



           KINZ-CG01和KINZ-CG02的组装


1)用于V-pin 接口的感应器,连接器,光缆,跳线如下


感应器(感应+荧光+配件)                     Avago 连接器                                         光缆                                               Avago


2)用于ST接口的感应器,连接器,光缆,跳线如下:

耐腐蚀耐用

低插入损耗

可用类型:组装

成套连接器或提供

组装的连接器零件



     感应器(感应+荧光+配件)                       光缆                                  SC-ST跳线                                         ST-ST 跳线

    ST (BFOC POF)塑料光纤线尾纤                    ST 尾黑色光纤                     ST尾橙色光纤                   ST耐高温电弧光光纤线


3)用于SMA905接口的感应器,连接器,光缆,跳线如下:

耐腐蚀耐用

低插入损耗

可用类型:组装

成套连接器或提供

组装的连接器零件
