光纤应用于音频传输方案

一：光纤线的优点

1、光纤两端采用特制微型凸透镜，令光束高度聚集，大副减少光束于光纤内壁反射，因而缩短传送行程，即使线身处于极度扭曲的情况下，也能保持信号高度传真，光束经聚集后能减低传送时差，有效减低数码时差失真，而微型凸透镜之球面设计能紧贴光学输入端，保证连接偏差所造成的失真。

2、光纤不受任何电源或电磁信号所带来的噪声干扰，并保证数码传送频率宽高达250Mbit/s,远超过一般数码连接线，令音乐解析力更高，是可靠的数码传送媒介，广泛应用于CD/DVD/DAT/MD/LD等数码器材，是高解析度音响重播的保证。

3、光纤数码线适宜用来传输数位音频信号的媒介，不似传统以铜线做为导体的信号连接，易受周边电磁干扰，光纤线所传送的高品质且清晰的音色是传统导线无法比拟的，尤其是所传输的数位信号可经由数位解码器作7.1声道的音效分配，进而形成环场之音效，另外数码光纤亦为用来录制高音质的方式。

二、音频线主要接口是TOSLINK

TOSLINK 是一种标准光学数字音频接口，日本厂商在CD 机、MD 机上普遍采用。用于在各种器材之间，通过一种光导体，利用光作载体来传送数字音频信号（左右声道或多声道）。TOSLINK 可以使用塑料光纤做塑料光纤音频跳线。常用标准的直径为Ø1.0mm、数值孔径（NA）0.5 的PMMA芯塑料光纤，护套为（阻燃）PVC，颜色有黑、红、蓝等颜色，护套外径主要为 Ø2.2mm; 4.0mm;5.0mm; 6.0mm，跳线的长度通常小于50 米。

TOSLINKTM是使用光学数据传输设备信号的电信号。

　　其主要特点如下:

　　输电线路电磁噪声没有影响。

　　输电线路没有任何电磁辐射

　　噪音。

　　设备一样容易处理像数字集成电路

　　连接器组装很简单。

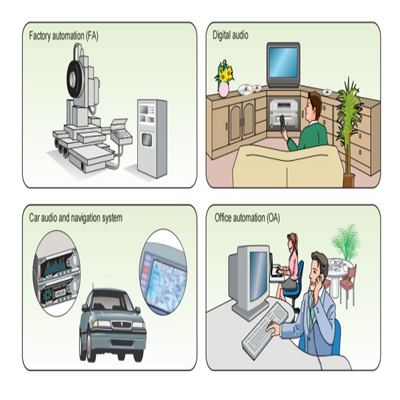

                                         TOSLINK用于各种各样的应用程序,如数字音频和工厂自动化。

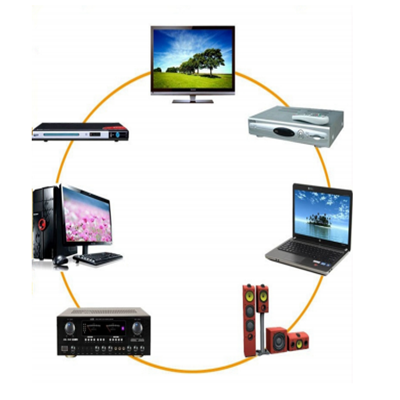

三、音频光纤应用范围

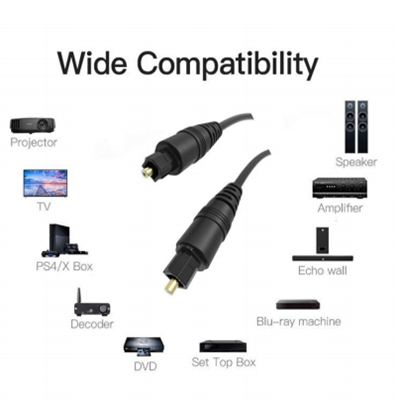

音响/电脑/相机/网络盒子/CD/DVD/DAT/MD/LD等数码器材等：

DVD、CD播放机和功放之间的音频连接；

电脑和功放之间的音频连接；

PS II 、PSIII、HDVD和功放之间连接；

数字电视机顶盒和功放之音的音频连接；

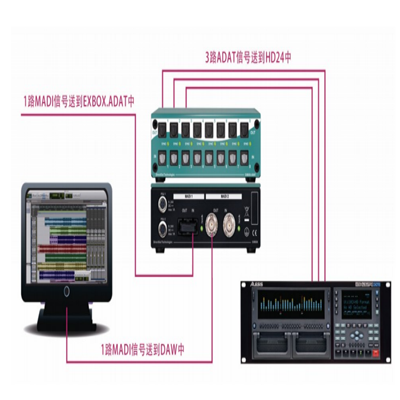

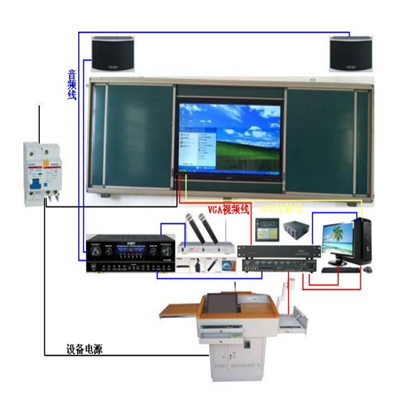

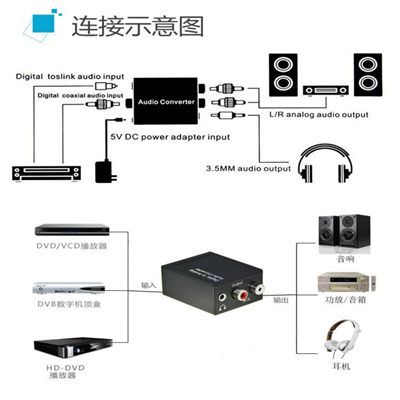

四：音频光纤接线图

五、金智光电自主研发多款音频光纤线和相关生产设备，开发相关产品的五金塑料模具三十多套，销售光纤抽线机、塑料光纤端面处理设备和相关检测设备并提供技术支持。

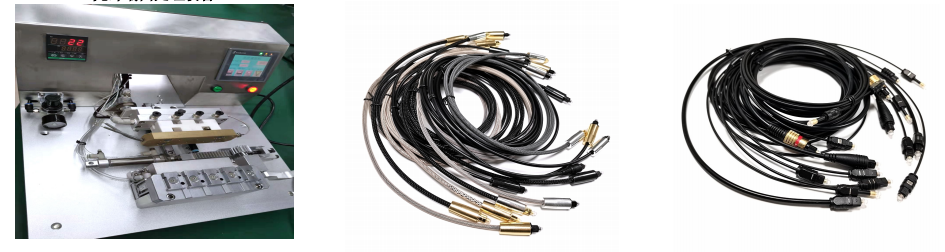

                光纤端面处理设备                                                               中低高端音频光纤线

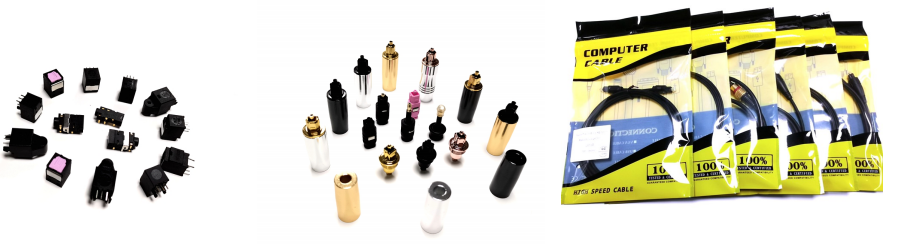

             音频光纤线包装图                                                                   光纤收发器及连接器

                       欢迎浏览本公司有关行业应用的解决方案，如需进一步的了解技术知识和产品资料、联系方式如下：

                       免费热线：400-160-8188 邮箱：sales@kinz-pof.com  网址：www.kinz-pof.com
